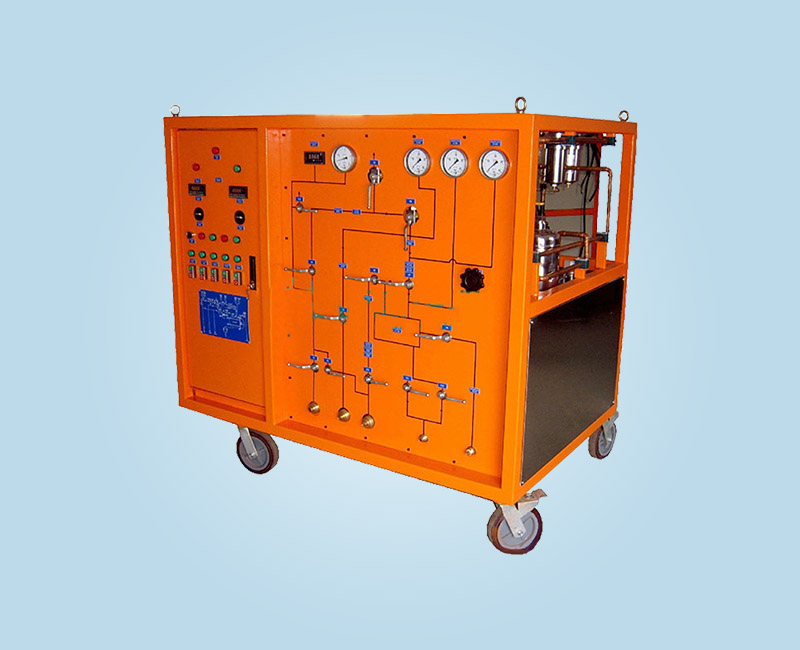

WXQH-60 SF6氣體回收凈化充放裝置
產品分類： SF6測試設備
WXQH-60 SF6氣體回收凈化充放裝置是用于SF6氣體絕緣電器設備的制造廠，使用運行科研等部門, 對各種電器設備進行抽真空，對電器設備充入SF6氣體，并從使用或試驗的電器中回收SF6氣體,同時進行凈化處理壓縮貯存到貯罐。
訂購熱線：151-0279-6561（微信同號）
立即咨詢★ 產品介紹
WXQH-60 SF6氣體回收凈化充放裝置是用于SF6氣體絕緣電器設備的制造廠，使用運行科研等部門, 對各種電器設備進行抽真空，對電器設備充入SF6氣體，并從使用或試驗的電器中回收SF6氣體,同時進行凈化處理壓縮貯存到貯罐。回收裝置適用SF6電器及GIS組合電器等。
該裝置按照DL/T662-1999《六氟化硫充氣及回收裝置》標準，裝置由回收系統、充氣系統、抽真空系統、凈化系統、氣體貯存系統組成。
★ 產品功能
1、對裝置本機以及電器設備抽真空和真空度的測量；
2、對電器設備中的氣體進行回收；
3、對回收和回充的SF6氣體進行干燥、凈化處理；
4、對SF6電器進行充氣；
5、對電器中SF6氣體進行壓縮貯存。
★ 產品別稱
SF6氣體回收凈化裝置、sf6氣體回收車、sf6回收裝置、sf6氣體回收裝置。
★ 產品特點
1、采用德國DILO公司系統原理，設計先進，功能齊全，結構合理，操作簡潔明了。
2、壓縮系統引進國外壓縮技術的雙級單動壓縮機，該壓縮機可將SF6氣體直接壓縮成液態貯存SF6貯罐內，(或采用輔助制冷壓縮貯存)，實現了SF6氣體的無油快速回收。
3、抽真空系統采用雙級旋片式真空泵，真空速率快，并在系統中設有防止返回油裝置。
4、回收增壓系統采用單級旋片泵（隔膜泵）回收殘壓低，速度快。
5、凈化系統采用美國派尼爾公司原理過濾器，過濾器增加采用內置真空電加熱及內裝高效吸附劑，凈化效果更加顯著（無須頻繁更換吸附劑）。
6、裝置電氣系統三相電源自動確認、調整。
7、裝置控制系統采用SF6專用閥門，比國外同類產品球閥更可靠。
8、貯存系統可按用戶需求任意配備各種規格容量的貯液罐。
9、設備采用風冷移動式，可在無外部水源情況下使用。
★ 產品參數
主要性能及技術參數 | WXQH-60 | |||||
裝置極限真空度（Pa） | <10 | |||||
裝置真空泵速率 M3/h(L/s) | 14.4（4） 28.8（8） 108（30） | 54（15） 108（30） | 54（15） 108（30） | 54（15） 108（30） | 252（70） | |
裝置充氣速率（M3/h） | >5 | >6 | >8 | |||
裝置回收初壓力（Mpa） | ≤0.8 | |||||
裝置回收終壓力（Kpa） | 1-5（按產品技術要求） | |||||
裝置壓縮回收速率（M3/h） | 15 | 16 | 22-38 | 40 | ||
裝置年泄露率（%） | <1 | |||||
裝置至高設計壓力（Mpa） | 4.0（按產品技術要求） | |||||
儲罐規格（M3） | 0.05m3/0.1m3/0.2m3/0.4m3/0.6m3/1m3 | |||||
干燥再生凈化過濾方式 | 真空加熱活化自再生處理 | |||||
選配配置
一）、壓縮機和真空泵選配配置：
可選項 | 類型 | 主要參數 |
壓縮機 | 無油 | 回收速度：0-150kg/h |
有油 | 回收速度：O-120kg／h | |
真空泵 | 雙級旋片式 | 抽真空速度：64m3／h |
單級旋片抽 | 抽真空速度：200m3／h | |
羅茨泵組抽 | 抽真空速度：253m3／h |
二）、SF6儲罐選用型號：
型號（m3） | 0.2 | 0.4 | 0.6 | 1.0 | 2.0 | |
容積（L） | 200 | 400 | 600 | 1000 | 2000 | |
容器類別 | 二類 | |||||
設計壓力（Mpa） | 4.0 | |||||
至大儲量 | 200 | 400 | 600 | 1000 | 2000 | |
備注：本工廠可根據用戶特殊要求定制各種配置回收裝置。
