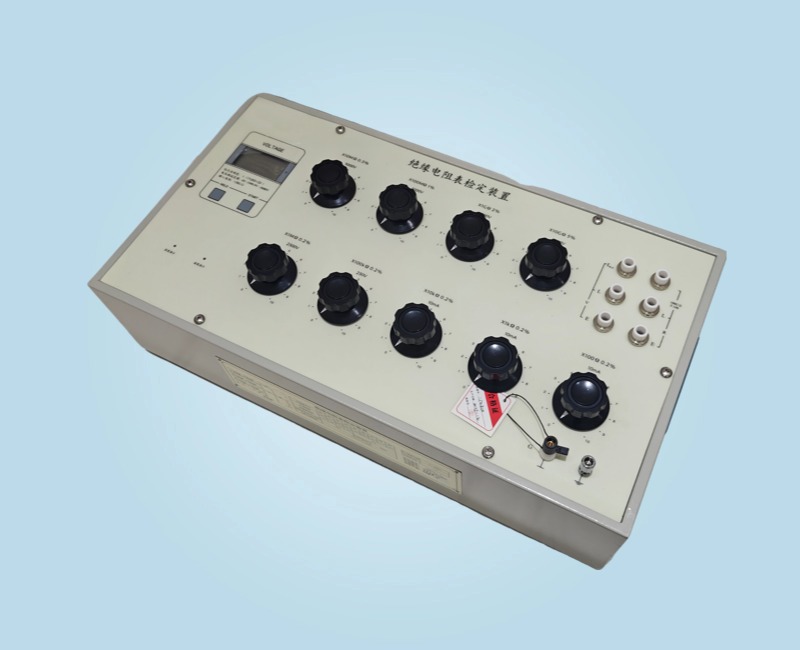

WX119-8 兆歐表檢驗裝置
產品分類： 絕緣及接地電阻測試儀
一、概述WX119-8 兆歐表檢驗裝置是根據JJG622-1997《絕緣電阻表（兆歐表）檢定規程》，JJG1005-2005《電子式絕緣電阻表檢定規程》，JJG1072-2011《直流高壓高值電阻器檢定規程》之要求設計制造的新型絕緣 電阻表檢定裝置。各項指標均符合各檢定規程的要求。它不僅適用于對各種型號、不同規格的國產、進口絕緣電阻表（兆歐表
訂購熱線：151-0279-6561（微信同號）
立即咨詢一、概述
WX119-8 兆歐表檢驗裝置是根據JJG622-1997《絕緣電阻表（兆歐表）檢定規程》，JJG1005-2005《電子式絕緣電阻表檢定規程》，JJG1072-2011《直流高壓高值電阻器檢定規程》之要求設計制造的新型絕緣 電阻表檢定裝置。各項指標均符合各檢定規程的要求。它不僅適用于對各種型號、不同規格的國產、進口絕緣電阻表（兆歐表）及同類儀器儀表的檢測，而且可分別兼作直流標準高阻箱、高輸入內阻直流高壓表、接地電阻儀拖動裝置使用。
為滿足不同層次、各行各業用戶的需要，我廠生產的檢定裝置已形成系列化、多樣化，可根據貴單位的實際情況選擇配置。
二、技術指標
2.1 兆歐表檢驗裝置指標
表 1 兆歐表檢驗裝置指標
步進盤阻值 (Ω) | ×1011 | ×1010 | ×109 | ×108 | ×107 | ×106 | ×105 | ×104 | ×103 | ×102 |
步進盤位數 | 1 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
準確度等級 | 10 | 5 | 2 | 1 | 0.5 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
額定電壓 ( 電流 ) | 5000V | 5000V | 5000V | 5000V | 5000V | 2500V | 250V | 10mA | 10mA | 10mA |
兆歐表端電壓測試儀指標
2.2 標稱使用條件
溫度：20℃ ±5℃ 濕度：≤75%RH
2.3 貯存、運輸條件
溫度：-10℃ ~55℃ 濕度：≤ 90%RH
表 2 兆歐表端電壓測試儀指標
量程（V） | 自動量程 ( 四位半直讀顯示） |
測量范圍（V） | 0~1999.9V~5000V |
最大允許誤差 | ±(1%RD+2D) |
輸入電阻 | 20GΩ±10% |
電源 | 9V（6F22 層疊電池一節） |
2.4兆歐表檢定裝置未列指標均符合 JJG1072-2011 之要求。
2.5 體積、重量
表 3 體積、重量
產品型號 | 外形尺寸 | 重量 |
WX119-8 | 620×320×150 | 10 |
