WXGT-A 桿塔接地電阻測試儀適用于測量避雷線直接接地的輸電線路桿塔接地電阻。桿塔塔身和本檔避雷線電阻、后續（或兩側）各檔鏈行回路等效阻抗中的電阻分量等形成一個回路，通過測量?jī)x內部電源電勢，在該回路中產生電流，通過全電路歐姆定律得出所測桿塔的接地電阻值。

1、型號說明

 2、面板介紹

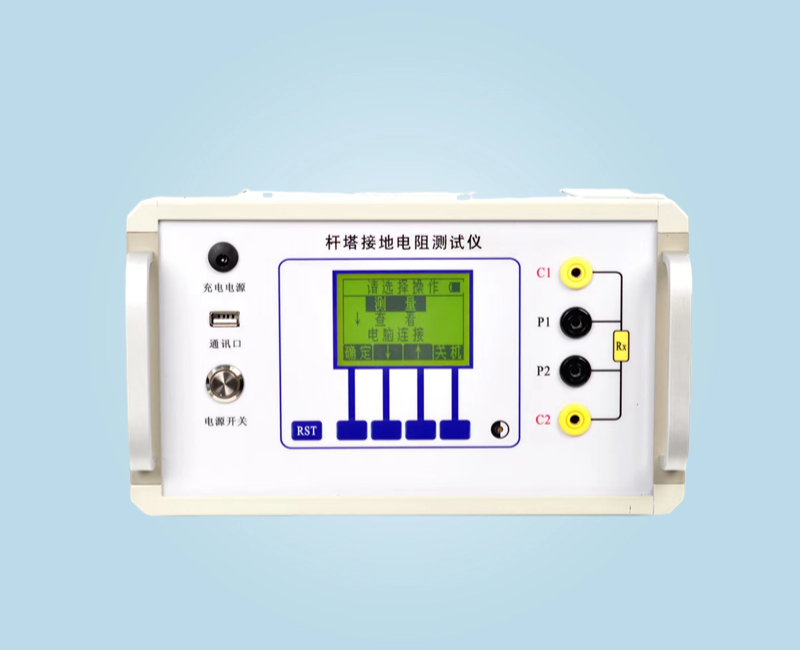

桿塔接地電阻測量?jī)x主機面板結構

圖 1 面板介紹

1.充電電源插孔---儀器充電時連接充電器

2.USB通訊接口---用來向PC機傳送數據

3.電源開關---開關測量?jī)x的恒流源電源

4.液晶顯示屏---顯示測量數據

5.復位按鈕---按下后系統將回到啟動時的初始狀態

6.操作鍵盤---各按鍵的功能由屏幕上的對應區域名稱決定

7.對比度調節旋鈕---調節LCD顯示屏對比度

8.測試鉗接線端口---連接測量鉗

3、主要參數

測量?jī)x主要技術參數如表1所示：

                                                         表1 主要參數

4、主要特點

1. 測量時無需放線，降低現場測量的勞動強度 。

2. 電壓輸出為高精度數控直流源，具有測量范圍寬、輸出電流大、紋波干擾極小的特點 。

3. LCD同時顯示電壓值、實測電流值及電阻，便于操作及進行誤差分析 。

4. 內部電路選用高精度元器件，性能穩定 。

5. 測量準確，所測值可認為是實際桿塔接地電阻值 。

6. 測量?jī)x具備數據存儲和查看功能 。

7. 若本儀器在5分鐘內無任何操作，進入節電模式自動關機。

8. 外殼采用特殊材料，機械強度高，具有一定抗震防摔能力 。
